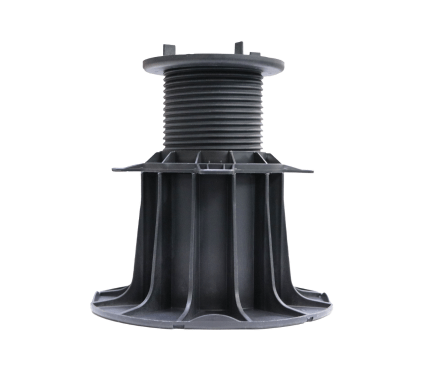

Plot dalle réglable de 140 à 230 mm

Référence: IH140230DS0000

Compatible Plot dalle PROFILDECK Accessible aux piétons Végétalisé et jardins Terrasse dalle Terrasse mixte Aménagement piéton Nivellement Plots de terrasse

Hauteur :

20 à 30 mm 40 à 60 mm 50 à 80 mm 80 à 140 mm 140 à 230 mm

Réinitialiser les déclinaisons

Supports réglables en polypropylène recyclé.

Allant de 140 à 230 mm de hauteur.

Pour terrasse dalle.

Configurez un projet

Trouvez un revendeur

Nos produits en détail

Description

4 écarteurs 3 mm sécables pour obtenir une surface lisse.

Renforts pour une résistance accrue en compression.

Dotée de multi-perforations pour éliminer les rétentions d’eau.

Embase du plot au bord chanfreiné pour éviter d’endommager l’étanchéité.

Plots OCAPE® réglables allant de 140 à 230 mm de hauteur, destinés à supporter les dalles sur les toitures.

Confome au DTU.

Garantie 10 ans.

Info-tri

Iso14001

Iso9001

Made in France.

Matière recyclée.

Les points forts

Forme du flasque optimisée : facilite le calage contre un mur ou dans un angle.

Réglage de la hauteur manuel et millimétré grâce à l’écrou : pas d’outils additionnels.

Rapidité et facilité de pose.

Documentation

Fiche technique

PDF - 695 Ko

Plots Dalles OCAPE®

Ouvrir

Quantitatif

PDF - 135 Ko

Quantité de plots au M²

Ouvrir

Conseils de pose

PDF - 809 Ko

Plots dalle Ocape

Ouvrir

Conseils de pose

PDF - 5 Mo

Terrasse dalle Profildeck® 55mm

Ouvrir

Conseils de pose

PDF - 4 Mo

Terrasse dalle Profildeck® 27mm

Ouvrir

Caractéristiques techniques

Matière :

Polypropylène 100% recyclé.

Couleur :

Noir.

Hauteur:

Réglable de 140 à 230 mm.

Ecarteurs :

Hauteur : 9 mm / Epaisseur : 3 mm / Quantité : 4.

Diamètre du flasque :

208 mm.

Surface d’appui au sol :

>300 cm².

Diamètre surface tête du plot :

120 mm.

Surface d’appui:

>100 cm².

Conditionnement :

40 pcs par sac

Pose et application

EN AMONT DU CHANTIER

Il est important voire obligatoire de réaliser un plan de pose ou de calepinage avant le début du chantier afin de prévoir :

Les coupes
Le sens de pose
La quantité d’accessoires : plots…
Les niveaux

EMPLACEMENT DES PLOTS

Positionner les plots directement sur l’étanchéité en respectant le plan de calepinage

Le conseil du Pro :

Un tapis d’isolation peut être placé sous chaque plot.

MISE EN PLACE DU REVÊTEMENT

Poser les dalles minérales, caillebotis bois contre les écarteurs.
Il est préconisé de positionner une plaque à dalle sur les plots placés en périphérie de la terrasse ou contre l’acrotère. La plaque à dalle supportera et stabilisera le revêtement.

Le conseil du Pro :

Pose décalée : casser les écarteurs dont vous n’avez pas besoin.
Utiliser votre laser pour vérifier votre point de référence.

RÉGLAGE DES PLOTS

Tourner l’écrou à la main pour régler la hauteur du plot jusqu’au niveau souhaité.
Au fur et à mesure de la pose, vérifier le niveau avec un niveau à bulle et ajuster la hauteur si besoin.
